[ AWS Architecture Diagram ]

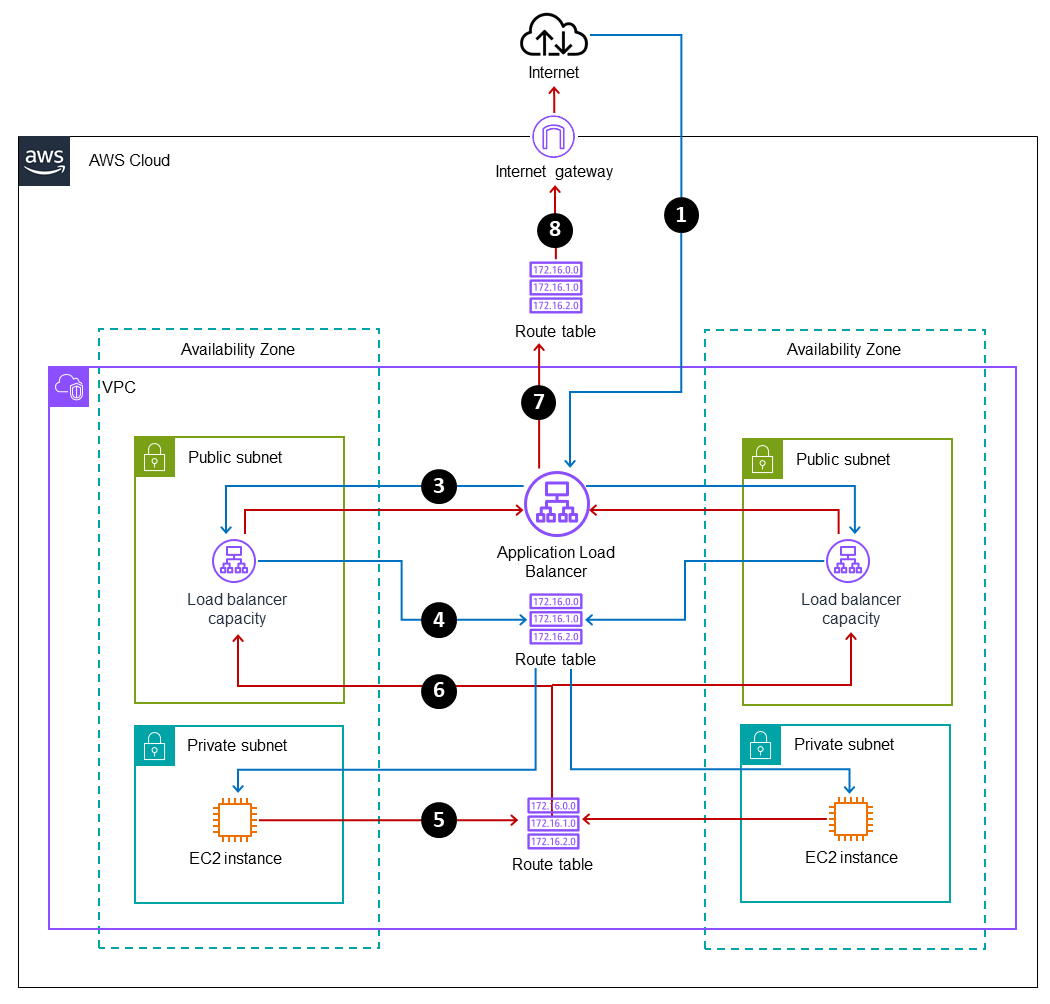

< AWS 공식 문서에서 나온 트래픽 흐름도 >











1. Draw.io 사이트 활용하여 제작

2. Background

 ➜  VPC 및 Subnet 구성

     ✅  VPC (devVPC) : 10.1.0.0/16 CIDR 블록을 사용하여 VPC를 생성, 이 VPC는 전체 네트워크의 기본 컨테이너 역할

     ✅  Public Subnet : VPC 내에 10.1.1.0/24 CIDR 블록을 가진 Public Subnet을 생성, 이 Subnet에는 인터넷을 통해 접근 가능한 자원이 배치됨

     ✅  Private Subnet : VPC 내에 10.1.2.0/24 CIDR 블록을 가진 Private Subnet을 생성, 외부 인터넷에서 직접 접근할 수 없는 자원이 배치됨



 ➜  인터넷 및 NAT Gateway

     ✅  Internaet Gateway : VPC에 인터넷 연결을 제공하기 위한 Internet Gateway를 생성하고 VPC에 연결, Public Subnet에서 사용됨

     ✅  NAT Gateway : Private Subnet의 인스턴스가 인터넷에 접근할 수 있도록 NAT Gateway를 생성, Public Subnet에 배치되어 Private Subnet을 통해 인터넷에 간접적으로 연결됨



 ➜  Routing Table 및 Route

     ✅  Public Route Table : Public Subnet의 트래픽을 Internet Gateway를 통해 외부로 라우팅하도록 설정됨

     ✅  Private Route Table : Private Subnet의 트래픽을 NAT Gateway를 통해 외부로 라우팅하도록 설정됨



 ➜  Load Balancer

     ✅  Internet-facing Load Balancer (InternetALB) : 외부 사용자가 접근할 수 있는 로드 밸런서, Public Subnet과 Private Subnet 모두에서 사용됨

     ✅  Internal Load Balancer (Internal ALB) : 내부 통신을 위해 사용되는 로드 밸런서, 주로 Private Subnet에서 사용됨



 ➜  Auto Scaling Group 및 EC2 Instance

     ✅  Web Auto Scaling Group (WebAutoScalingGroup) : Public Subnet에서 실행되는 웹 서버 인스턴스들을 관리, 필요한 경우 인스턴스 수를 자동으로 조절

     ✅  App Auto Scaling Group (AppAutoScalingGroup) : Private Subnet에서 실행되는 애플리케이션 서버 인스턴스들을 관리



 ➜  보안 그룹

     ✅  InternetALBSG : 외부로부터의 HTTP, HTTPS 트래픽을 허용하는 보안 그룹, Internet Load Balancer에 적용됨

     ✅  webSG : InternetALBSG 보안 그룹으로부터 트래픽을 허용하는 보안 그룹, Web Server Instance에 적용됨

     ✅  InternalALBSG : webSG 보안 그룹으로부터 트래픽을 허용하는 보안 그룹, Internal Load Balancer에 적용됨

     ✅  appSG : InteranalALBSG 보안 그룹으로부터 트래픽을 허용하는 보안 그룹, App server Instance에 적용됨





** 참고 **

https://docs.aws.amazon.com/ko_kr/prescriptive-guidance/latest/load-balancer-stickiness/subnets-routing.html

로드 밸런서 서브넷 및 라우팅 - AWS 규범적 지침
